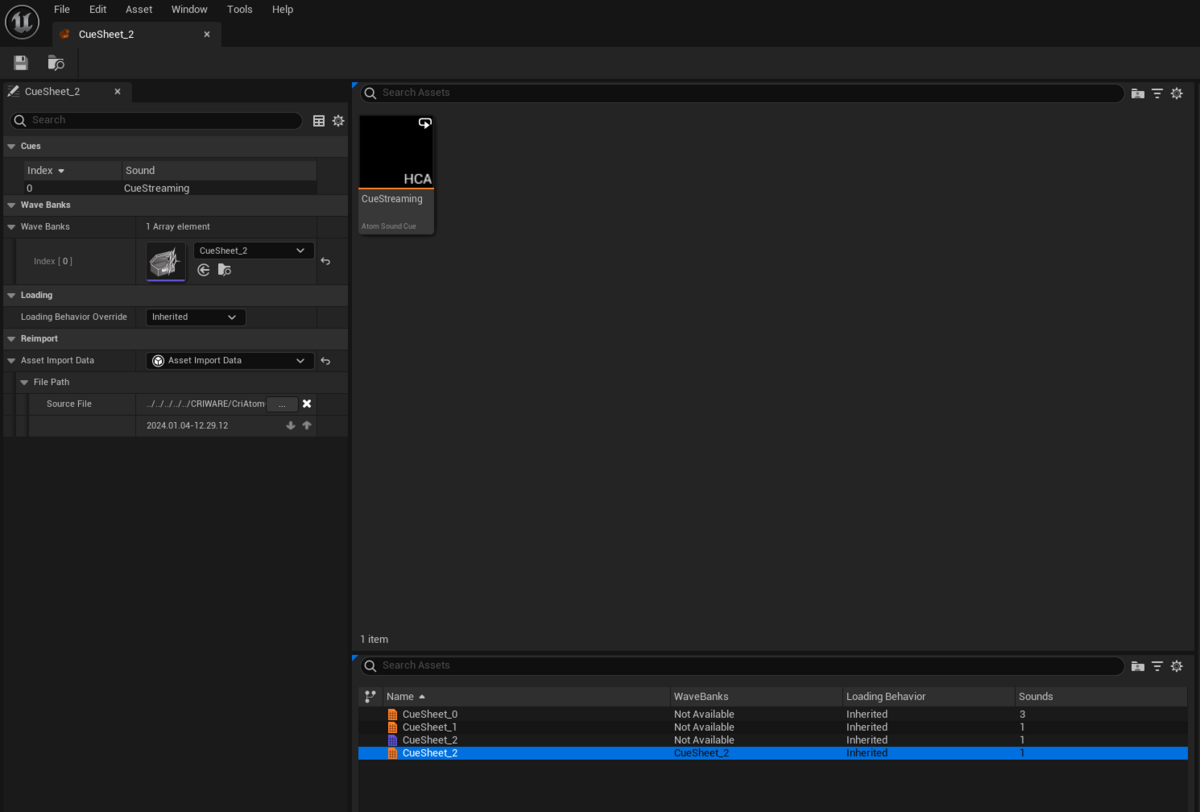

ストリーミング設定のキュー再生

概要

色々あって、unrealからもadxからも離れていたので基礎からおさらいをしてみる。

「1から行いつつまとめる」というよりも「行ったことをまとめる」という形で記載をします。自分への備忘録です。

コードを乗せる便利なやつが無いので箇条書きを利用して記載します。

環境

Unreal Engine 5.3.2

CRI ADX LE v2_01_00

Atom Craft v3.50.06

公式

game.criware.jp

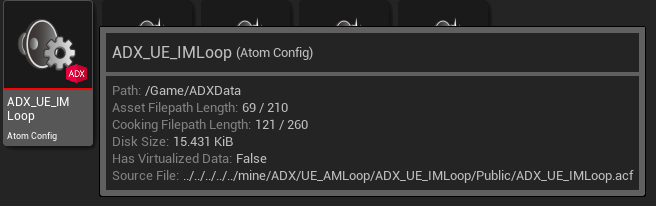

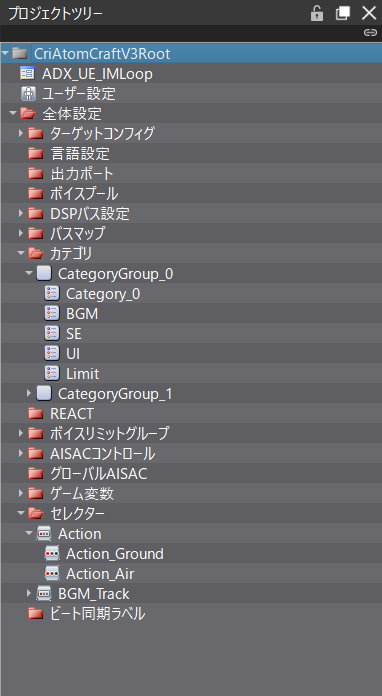

.acfファイル

AtomCraftからビルドするプロジェクトに必ず1つ存在しているもの。

共通のデータとしてこういう部分の情報を保持している。

acbはacfを参照しているため、acfの更新があった場合はすべてのacbを再ビルドして再インポートする必要があります。

unrealプロジェクトでもProjectSettingで設定を必ずする必要がある。（インポート時に自動でされることが多い）

.acb

ストリーミングでない音データを保持しているものです。

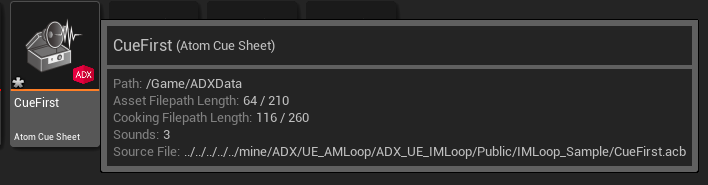

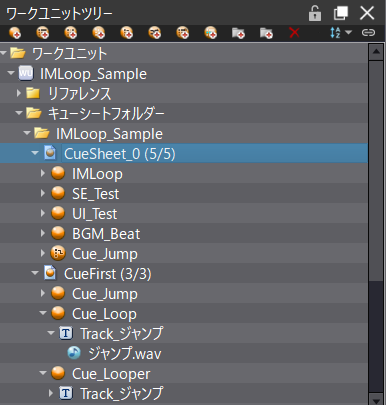

以下のCueSheet_0とCueFirstなどがそれぞれ一つのacbファイルとして出力されます。

.awb

ストリーミング再生として指定された音の波形データです。

該当の音（acb）（キュー）を再生するためには必ず必要なものとなります。

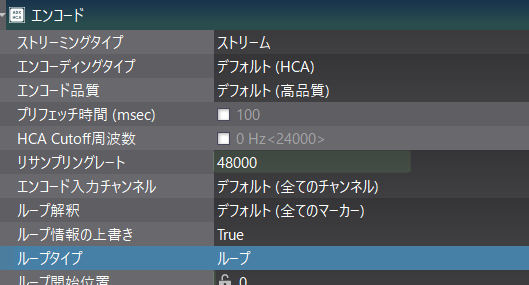

ストリーミング設定にする方法としては、ターゲットコンフィグやマテリアルから設定ができます。

ストリーミング再生はちょっと手間いるので最後のほうに記載してます。

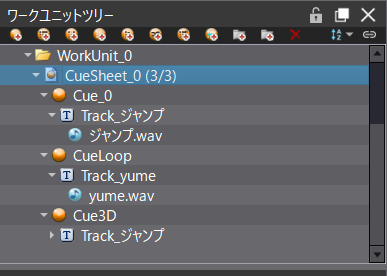

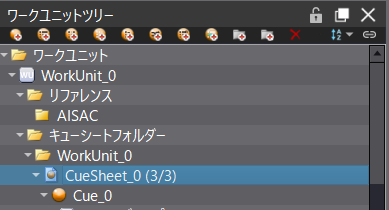

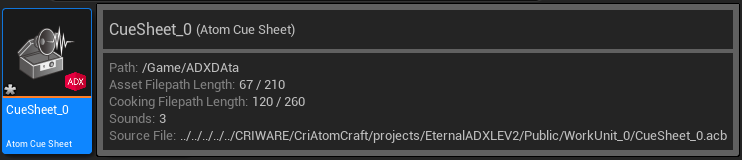

キューシート

キューシート＝.acb

CueSheet_0というのが一つのキューシート

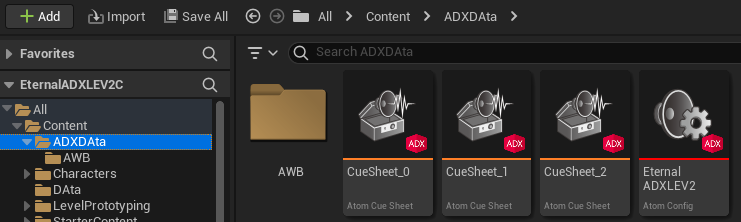

.acbのuassetが一つのキューシート

キュー

キューシートの中にあるのが基本的にキュー

unrealでキューシートを開くと中に入っているキューが表示される

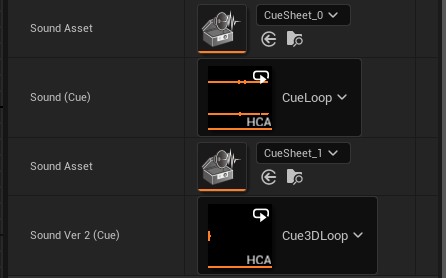

ループ設定されるキュー

右上のループアイコンで表示されているのがループされるキュー

ループ指定はマテリアル側など

BPでキューの再生

アクターにAtomComponentを持たせて再生。

Playノードを呼ぶだけ

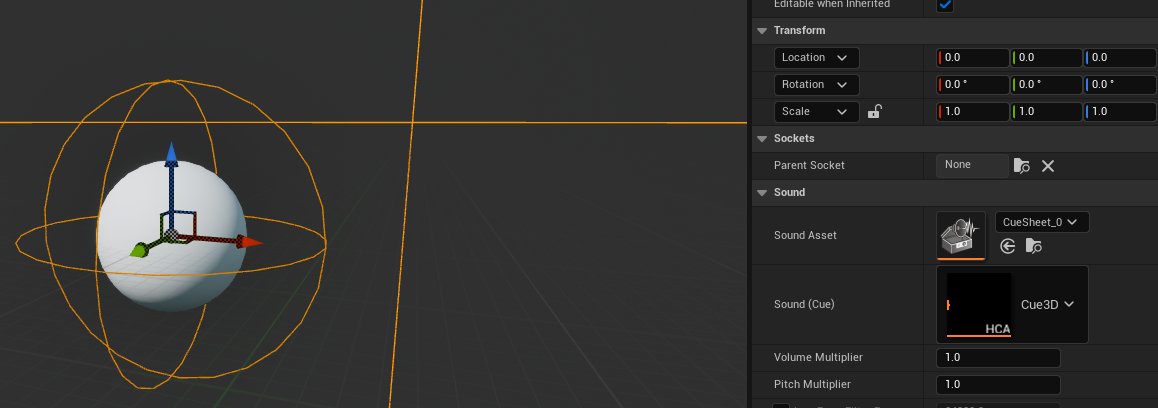

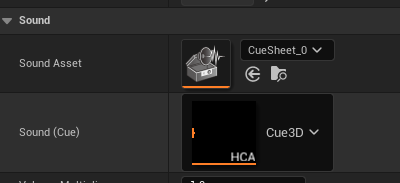

3Dポジショニング

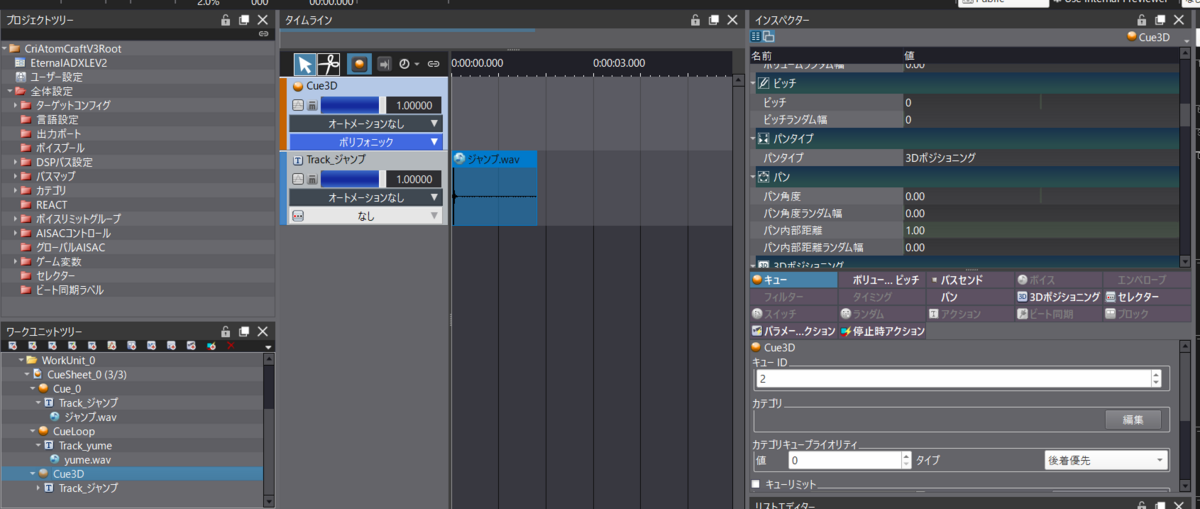

パンタイプを3Dポジショニングにするだけ

範囲や残響などはAtomCraft側で細かく調整できるが面倒なので省略

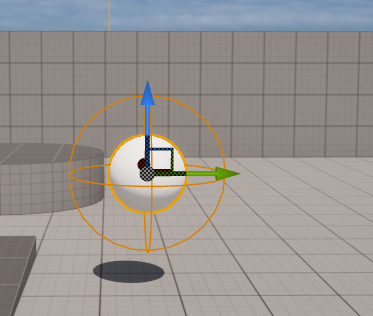

unreal上でも範囲が表示される

C++でキュー再生

再生関係のものが欲しいのでモジュールを追加

プロジェクト名.Build.cs

public class EternalADXLEV2C : ModuleRules
{
public EternalADXLEV2C(ReadOnlyTargetRules Target) : base(Target)
{
PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;

PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "EnhancedInput", "CriWareCore" });
}
}

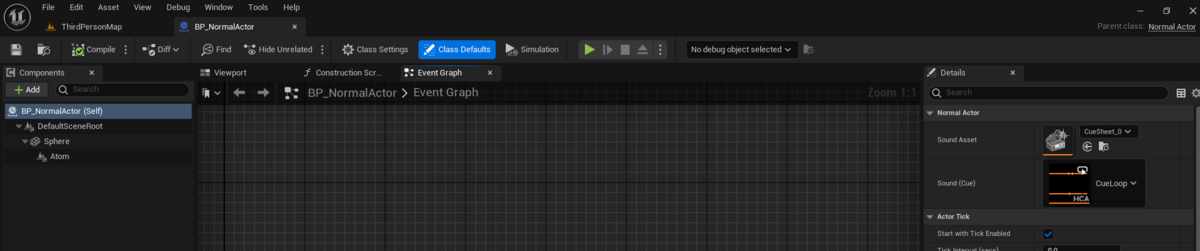

データはuassetとなるので、BPから再生するQを指定できるようにし、c++内で再生をしてみます。

アクター.h

class UAtomComponent;
class UAtomSoundBase;
<<<
public:

UPROPERTY(EditAnywhere, BlueprintReadWrite)
TObjectPtr<UAtomSoundBase> Sound;

private:
UPROPERTY(Transient)
TObjectPtr<UAtomComponent> AtomComponent;

アクター.cpp

#include "Atom/AtomComponent.h"
#include "Atom/AtomSoundBase.h"
<<<
void ANormalActor::BeginPlay()
{
Super::BeginPlay();

AtomComponent = NewObject<UAtomComponent>(GetWorld());

if (IsValid(Sound) && IsValid(AtomComponent))
{
AtomComponent->SetSound(Sound);
}

if (IsValid(AtomComponent))
{
AtomComponent->Play(0.0f);
}
}
